در سازه‌های بتنی نمی‌توان از مقطع توخالی استفاده کرد ولی در سازه‌های فلزی می‌توان از مقاطع توخالی استفاده کرد.

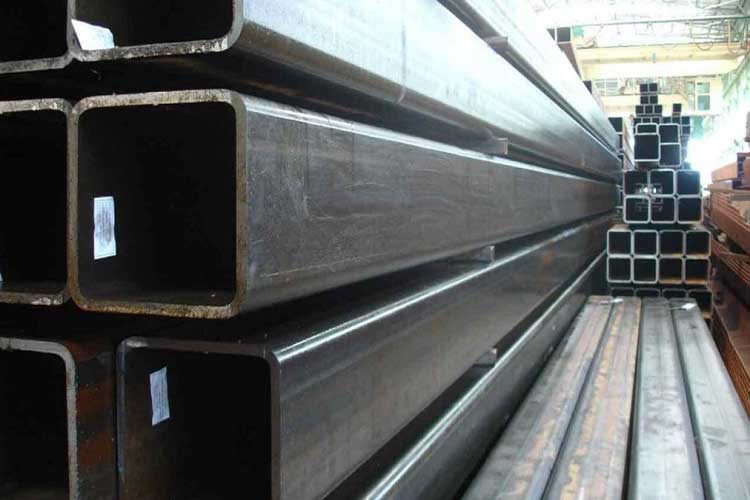

مقطع باکس یا مقطع قوطی یکی از بهترین مقاطع است.

استفاده از این مقاطع زمانی توصیه می‌شود که بخواهیم نسبت به هر دو محور و جهت، ممان اینرسی بالایی داشته باشیم. مثلا زمانی که در سازه در هر دو جهت اتصال گیردار است و قاب خمشی داریم استفاده از مقطع قوطی مطلوبیت دارد.

مقطع I تنها حول محور اصلی، ممان اینرسی بالایی دارد و برای تیرها مناسب‌تر است

برای ستون‌ها که از هر دو جهت تحت تاثر نیروها است مقطع I شکل چندان مناسب نبوده و باید از مقطعی استفاده گردد که در دو جهت اینرسی بالایی داشته باشد مانند مقاطع باکس و یا مقاطع I شکل بال پهن.

همچنین اگر مقاطع I  شکل را به صورت دوبل طراحی کنیم، ممان اینرسی در دو جهت تقویت می‌گردد.

محدودیت استفاده از قوطی در ساختمان های چند طبقه

البته در ستون ساختمان‌های چند طبقه از پروفیل استاندارد قوطی نمی‌توان استفاده کرد زیرا در محل اتصال تیر به ستون، باید داخل مقطع ستون تقویت انجام گیرد (مانند ورق پیوستگی یا ورق مضاعف) و این کار را نمی‌توان در مقطع قوطی انجام داد زیرا به داخل مقطع دسترسی نداریم.



مگر اینکه مقطع را در ناحیه اتصال تیر به ستون برش دهیم که این کار نیز ممنوع است.



بنابراین در سازه‌های فلزی تلاش سازندگان بر این است که با حداقل مصالح و حداقل سطح مقطع بیشترین ممان اینرسی را داشته باشیم.

به طور کلی هرچقدر بتوانیم یک مقطع را طوری بچینیم که بیشترین فاصله از مرکز سطح خود را داشته باشد بهتر است زیرا استحکام بیشتری خواهد داشت.

بنابراین استفاده از قوطی برای ستون ساختمان‌های یک طبقه بوده و ضعف آن در هنگام زلزله مشخص می‌گردد

چراکه ممکن است شکل مقطع در این زمان تغییر یافته و مقاومت آن کاهش یابد.

برخی از منابع معتقدند که بهتر است در هنگام استفاده از قوطی داخل آن با بتن و با عیار مناسب پر گردد.

برخی نیز معتقدند استفاده از دوبل تیرآهن IPE مناسب‌تر بوده و قوطی‌های موجود در بازار پاسخگوی بار ساختمان نیستند

و بهتر است از آنها به عنوان کلاف رابط در سوله استفاده گردد.

تنها در صورتی استفاده از این محصولات در ستون ترجیح داده می‌شود که نورد شوند و تقویت‌هایی بر روی آنها صورت گیرد و معادل تیرآهن‌های IPE گردند که فراهم کردن چنین امکاناتی مشکل است.

به طور کلی مقاطع را می‌توان به سه دسته زیر تقسیم کرد:

  1. مقاطع فشرده
  2. مقاطع غیر فشرده
  3. مقاطع لاغر

در اعضای سازه‌ای نمی‌توان از مقاطع لاغر استفاده کرد.

برای مقاطع غیر فشرده نیز محدودیت‌هایی وجود دارد اما از مقاطع فشرده می‌توان بدون محدودیت استفاده کرد.

پروفیل‌های استانداردی که در بازار وجود دارد همگی جزو مقاطع فشرده محسوب می‌شوند و نیازی به کنترل ندارند.

بیشتر در مقاطع ساختنی مانند تیر ورق‌ها، طراح بایستی این کنترل‌ها را انجام دهد. بنابراین تنوع در مقاطع فولادی بسیار زیاد است.
