انواع ستون بر اساس نوع بارگذاری
انواع ستون بر اساس نوع بارگذاری
- ستون با بار محوری:
اگر بار اعمال شده بر ستون به صورت عمودی و در مرکز ثقل مقطع عرضی (Cross-Section) آن اعمال شود به آن، ستون با بار محوری می گویند.
به طور معمول ستون با بار محوری را به ندرت در ساخت و ساز استفاده می کنند؛
زیرا امکان اعمال بار دقیقا منطبق بر مرکز ثقل عرضی ستون به مقدار ناچیز است.
از نمونه این ستون ها می توان به ستون داخلی ساختمان های چندطبقه که بارهای کاملا متقارن از دال در تمام جهت متحمل می شود، اشاره نمود.
انواع ستون بر اساس نوع بارگذاری

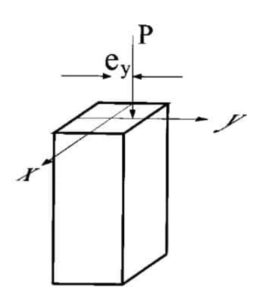

- ستون با بارگذاری تک محوره خارج از مرکز:
اگر بار به صورتی به ستون ساختمان وارد شود که در محلی خارج از مرکز ثقل (P) باشد،
به آن ستون با بارگذاری تک محوره خارج از مرکز می گویند.
این محل یا در راستای محور x نسبت به مرکز ثقل جا به جا شده است یا
در راستای محور Y جا به جایی صورت گرفته است که به صورت ey در شکل نشان داده شده است.
ستون با بارگذاری تک محوره معمولا به ستون های کناری ساختمان گفته می شود که
به صورت صلب قرار گرفته اند و فقط از یک طرف به تیر متصل هستند.

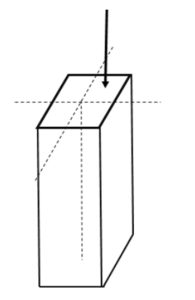

- ستون با بارگذاری دومحوره خارج از مرکز:
اگر باری که به صورت عمودی بر ستون ساختمان وارد می شود، علاوه بر این که در مرکز ثقل ستون وارد نگردد،
در هیچ یک از راستاهای X و Y نیز نباشد، می توان به آن ستون با بارگذاری دومحوره خارج از مرکز گفت.
ستون های گوشه که به تیرهای صلب متصل هستند معمولا از این نوع به شمار می روند.
اتصال تیرهای صلب به بخش فوقانی ستون در این حالت به شکل زاویه قائمه است.
