استفاده از روش های مختلف و استاندارد برای اجرای انواع سقف در ساختمان از اهمیت بسیار زیادی برخوردار است. از رایج ترین روش هایی که برای اجرای سقف مورد استفاده قرار می گیرد را می توان تیرچه بلوک دانست. در واقع تیرچه بلوک محبوب ترین شیوه برای اجرای سقف در سازه های متوسط و کوچک به شمار می رود و ما در این مقاله شما را بیشتر با اجرای سقف تیرچه بلوک آشنا خواهیم کرد.

ظهور تیرچه بلوک و افول طاق ضربی

اگر بخواهیم نگاهی بر تاریخچه تیرچه بلوک بیندازیم ذکر این نکته که تیرچه بلوک به عنوان جایگزین سقف طاق ضربی به شمار می رود ضروری است. در واقع سقف های قدیمی که با نام طاق ضربی شناخته می شدند، از دیدگاه مهندسان و کارشناسان مقاومت لازم در برابر زلزله را نداشتند و همین مسئله عمر سازه را کاهش داده و برای ساکنین خطرات جانی بسیار زیادی را به همراه داشت. در این زمان تیرچه بلوک به عنوان سقف جایگزین معرفی شد. این نمونه از سقف ها که با بلوک های سیمانی تولید می شدند معمولا وزنی بسیار بالاتر از استاندارد داشتند. استفاده از بلوک های سفالی نیز باعث اعمال هزینه های زیادی بر سازندگان می شد.

در مرحله بعدی از توسعه سقف تیرچه بلوک برای استفاده در سازه ها، از یونولیت ها استفاده شد که البته یونولیت نیز به دلیل دود ناشی از آتش به نوعی سقف را استاندارد می کرد. در نهایت استفاده از فوم های نسوز در پروژه های ساختمانی باعث شد که تیرچه بلوک ها به عنوان یکی از مقرون به صرفه ترین و بهترین شیوه های اجرای سقف در ساختمان سازی ها به شمار روند.

تیرچه بلوک یا تیرچه دال از سه بخش تشکیل می شدند که ما آن ها را به بخش های تیرچه، بلوک و بتن بالا یا بتن درجامی شناسیم. باید در نظر داشته باشیم که بلوک های مورد استفاده در سقف تیرچه بلوک را می توان بلوک های سیمانی، سفالی و یونولیت دانست.

باید در نظر داشته باشیم که تیرچه بلوک به عنوان سقف استاندارد در بسیاری از ساختمان هایی که از اسکلت فلزی و بتنی استفاده می کنند گزینه ای مناسب بوده و شما می توانید از آن استفاده داشته باشید.

بررسی روند اجرای سقف تیرچه بلوک

بررسی روند اجرای سقف تیرچه بلوک

چرا سقف تیرچه بلوک مورد استقبال قرار گرفت؟

تیرچه بلوک مانند هر مصالح و شیوه اجرای دیگری در معماری از مزایا و معایبی برخوردار است. با این وجود شاید این سوال برای شما پیش آمده باشد که اصولا چرا تیرچه بلوک مورد استقبال قرار گرفته است و امروزه بسیار مورد توجه قرار می گیرد؟ در پاسخ به این سوال باید مهم ترین مزیت استفاده از سقف تیرچه بلوک را بیان کرد که برابر است با مقاوم بودن این سقف نسبت به نیروی جانبی با استفاده از دیافراگم صلب.

همچنین عایق بندی صوتی و حرارتی سقف های تیرچه بلوک امروزه بسیار مورد توجه قرار گرفته است و شما می توانید از آن استفاده کنید. مقاومت در برابر لرزش و همچنین صرفه جویی در میزان مصرف بتن در ساختمان سازی را می توان از دیگر مواردی دانست که باعث شده است سقف تیرچه بلوک امروزه بسیار مورد توجه قرار گیرد.

با وجود تمامی مزایای بیان شده باید در نظر داشت که میزان مصرف فولاد و همچنین کاهش نیروی انسانی مورد استفاده برای ساخت سقف تیرچه بلوک از دیگر مواردی است که باعث می شود سازندگان بسیاری از این نمونه سقف ها استفاده داشته باشند. با این حال نباید از یاد برد که حداکثر دهانه ای که سقف های تیرچه بلوک پوشش می دهند

برابر با ۸ متر بوده و این میزان نیز باید با تیرچه دوبل اجرا شود. از سوی دیگر از یاد نبرید که سقف های تیرچه بلوک با وجود امکان شکسته شدن پاشنه تیرچه باعث ایجاد محدودیت هایی برای سازندگان می شوند.

با وجود تمامی مزایا و معایبی که برای تیرچه بلوک بیان شد، نباید از یاد برد که بودجه ها و هزینه های ساخت و ساز هر روز محدود تر می شوند و سقف تیرچه بلوک با وجود ارزان بودن می تواند تا مدت زمان بسیار زیادی به عنوان گزینه ای بهتر به شمار رود.

در نظر داشته باشید که برای بسیاری از سازه های مسکونی که از اهمیت بسیار بالایی به خصوص در بحث ضد زلزله بودن برخوردار است، سقف های تیرچه بلوک مورد استفاده قرار می گیرند و شما می توانید از این نمونه سقف ها استفاده ای بسیار گسترده داشته باشید. در ادامه بیشتر در خصوص اجرای سقف تیرچه بلوک با شما صحبت خواهیم داشت.

بررسی روند اجرای سقف تیرچه بلوک

مراحل اجرای سقف تیرچه بلوک

در قسمت قبل به صورت کامل شما را سقف تیرچه بلوک آشنا کردیم. حال شاید این سوال برای شما پیش آمده باشد که اصولا سقف تیرچه بلوک چطور اجرا می شود؟ در این قسمت با شما همراه هستیم تا اطلاعاتی را در این مورد در اختیار شما قرار دهیم.

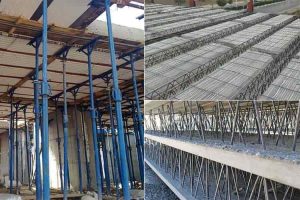

مرحله اول: شاسی‌کشی قالب تیرهای سقف

در ابتدایی‌ ترین مرحله از اجرای سقف‌های تیرچه بلوک می‌بایست زیرسازی یا همان شاسی‌کشی قالب تیرهای سقف به‌طور کامل صورت گیرد. در این رابطه باید بگوییم شاسی‌ کشی قالب‌های سقف با قوطی‌ های فلزی ۸ در ۴ یا لوله‌های داربستی سایز ۲ صورت می‌گیرد و مشخص کردن ارتفاع در شاسی‌کشی امری بسیار مهم تلقی می‌شود و باید توجه داشته باشید عملیات بتن‌ریزی ستون‌ها با درنظر گرفتن ارتفاع تیرها اولین نکته‌ ای است که باید برای شاسی‌ کشی درنظر گرفته شود.

بتن‌ریزی سقف باید به چه صورتی انجام شود؟

بتن‌ریزی سقف‌ها باید طبق ارتفاع تیر وارده به ستون انجام شود. در این رابطه مسئولین اجرای ساختمان باید توجه داشته باشند از آنجایی که ممکن است آویز تیرها متفاوت باشد عملیات بتن‌ ریزی باید طبق بلندترین ارتفاع صورت گیرد تا عرض مقطع تیرها در چشمه اتصال سازه بتنی، کم نشود.

مرحله دوم: نصب قالب تیرها

پس از پایان مرحله زیرسازی نوبت به اجرای دومین مرحله یعنی نصب قالب تیرها می‌رسد. در این مورد لازم است بدانید قالب سقف می‌تواند از پلاستیک، فلز و حتی چوب باشد و تراز روی قالب و روی بتن ستون باید همسان باشند و اتصال ستون قالب تیرها با درنظر گرفتن تیرهای همجوار در چشمه باید در ارتفاع بالاتری قرار گیرد و اینگونه نصب قالب تیرها به‌ صورت صحیح انجام شود.

 در این رابطه مسئولین اجرای ساختمان باید توجه داشته باشند از آنجایی که ممکن است آویز تیرها متفاوت باشد عملیات بتن‌ ریزی باید طبق بلندترین ارتفاع صورت گیرد تا عرض مقطع تیرها در چشمه اتصال سازه بتنی، کم نشود.

مرحله سوم: آرماتوربندی تیرها

آرماتور بندی به عنوان سومین گام در اجرای سقف تیرچه بلوک به شمار می رود و در این مرحله باید خاموت ها خم و برش داده شود و آرماتور ها با دقت در دو سر میلگرد خم شوند.

در نظر داشته باشید که آرماتورهای تقویتی و میلگرد اودکا مورد استفاده نیز باید در این مرحله نصب و مورد بهره برداری قرار گیرند.  بعد از شاسی‌کشی قالب‌ تیرهای سقف و نصب قالب تیرها نوبت به مرحله‌ ی بعدی یعنی آرماتوربندی تیرها می‌رسد. در این مرحله باید آرماتوربندی با رعایت ۶ نکته‌ی زیر انجام شود.

  1. خاموت‌ها با کسر ۴ سانتی‌متر کاور بتن محاسبه شوند.
  2. در دو قسمت ابتدایی و انتهایی میلگردهای شبکه بالا و پایین، خم آرماتورهای طولی رعایت شود.
  3. اجرای سری خاموت‌های ویژه در دوسر تیرها در صورت نیاز انجام شود.
  4. همواره توصیه می‌شود علاوه‌بر رعایت هم پوشانی میلگردهای تیر در شبکه‌ی بالا و پایین، محل آن نیز روی هم قرار نگیرد.
  5. اجرای خاموت‌های چشمه اتصال تیرها جزو الزامات ضروری قرار گیرد.
  6. با بسته شدن آرماتورها در دو گروه (اگر میزان آرماتورهای تقویتی بالاست) از بروز مشکل در عملیات‌های بتن‌ ریزی و ویبره زدن بتن در سقف جلوگیری شود.

مرحله چهارم: تیر ریزی سقف

پس از انجام مراحلی که در بالا ذکر کردیم تیر ریزی سقف، قالب‌بندی آویز تیر و بلوک‌ گذاری انجام می‌شود. در این مورد باید بگوییم باتوجه به طول دهانه، ساخت تیرچه‌ها صورت می‌گیرد و بازدید آن‌ها پیش از عملیات بتن‌ریزی پاشنه جهت بررسی میلگردهای تحتانی انجام می‌شود و در آخرین مرحله تیرچه‌ها با فواصل معین شده در داخل تیر و روی قالب آویز مستقر می‌شوند و در انتها، بلوک‌گذاری انجام می‌شود.

مرحله پنجم: آرماتوربندی حرارتی سقف

در آرماتور حرارتی سقف، اجرای آرماتورها با فاصله‌ی ۳ سانتی بر روی یونولیت‌ها صورت می‌گیرد که در این مورد فاصله‌ی این آرماتورها در راستای تیرچه‌ها ۵۰ سانتی‌متر و در راستای عمود برتیرچه‌ها ۲۵ سانتی‌متر خواهد بود.
