معرفی دیوار حائل

دیوار حائل دیواری است که فشار ناشی از اختلاف تراز به وجود آمده به واسطه خاکریزی، خاکبرداری یا سایر عوامل طبیعی را تحمل کرده و به صورت پایدار حفظ نماید. دیوارهای حائل از جمله ابنیه های فنی هستند که به وفور در شبکه های حمل و نقل جاده ای و ریلی کاربرد دارند.

دیوارهای حائل براساس عملکرد سازه ای به دو دسته زیر تقسیم می شوند:

الف) دیوارهای حائل صلب: دیوارهایی که از نظر نشست با محیط هماهنگ نیستند که شامل دیوارهای زیر می شوند:

دیوارهای حائل وزنی (بنایی و بتنی)

دیوارهای حائل غیر وزنی (طره ای و پشت بند دار)

دیوارهای حائل عمیق (سپرهای بتنی)

ب) دیوارهای حائل انعطاف پذیر: این دیوارها از نظر نشست با محیط هماهنگ هستند و شامل دیوارهای زیر می باشند:

دیوارهای خاک مسلح با شبکه های پلیمری (ژئوتکستایل و ژئوگرید)

دیوارهای خاک مسلح با تسمه های فولادی

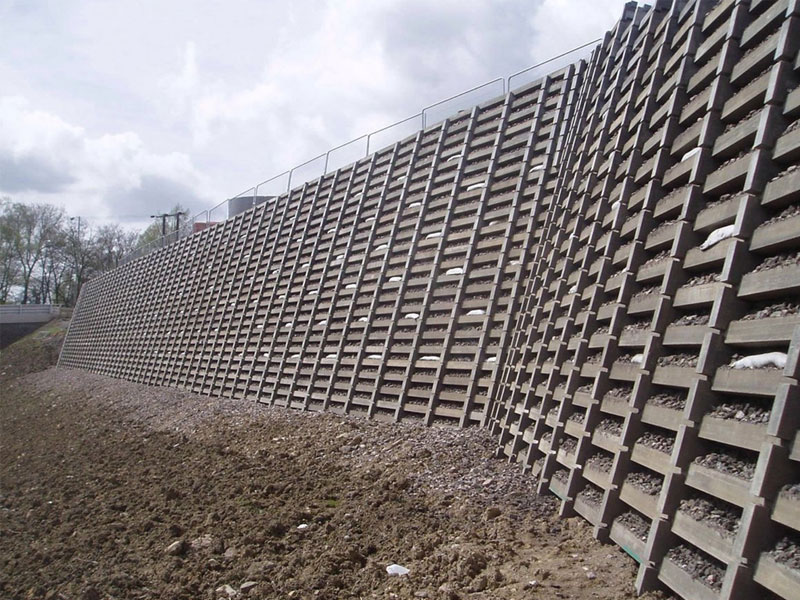

دیوارهای قفسه ای

سپرهای فولادی

دیوارهای حائل توری سنگی

انواع دیوارهای حائل

این موضوع کاملا قابل درک است که طراحی و ساخت و ساز دیوارهای حائل تاثیری اساسی در گسترش مهندسی ژئوتکنیک داشته است. دیوارهای حائل (به همراه سدهای خاکی) به عنوان اولین سازه های خاکی مهم و بحرانی در نظر گرفته می شوند.

علاوه بر این انواع دیوارهای حائل، روش های طراحی و ساخت و ساز آن ها از جمله مسائل مهم در مهندسی ژئوتکنیک می باشد. با گذشت زمان، دیوارهای حائل وزنی جای خود را به انواع دیوارهای بتن مسلح دادند که به عنوان دیوارهای تقویتی به شمار می روند. پس از آن دیوارهای حائل از نوع تیر و صندوقه ای به کار گرفته شدند. تغییر اساسی در سال 1960 با ظهور توده خاک مسلح رخ داد.

تسلیح ابتدا با استفاده از تسمه فلزی بود، و بعد از آن به وسیله شبکه های سیم جوش جایگزین شده است. رویه های دیوار در اشکال و نوع های متفاوتی ارائه شده است. در دهه 1980 تکنولوژی خاک تثبیت شده مکانیکی MSE با استفاده از صفحات ژئوگرید، ژئوتکستایل و تسمه های پلیمری رواج گسترده ای یافتند.

با این حال، در حال حاضر 4 دسته دیوار حائل با زیر شاخه های مربوطه وجود دارد. این دیوارها را می توان به شرح زیر تقسیم بندی کرد:

1 – دیوارهای مکانیکی وزنی یا صلب

بتنی طره ای

بتنی طره ای با تقویت کننده

شمع های استوانه ای

2 – دیوارهای وزنی پیش ساخته

صندوقه های فلزی

دارای صندوقه های بتنی پیش ساخته

گابیونی

3 – دیوارهای حائل مسلح به تسلیح کننده های فلزی

دارای رویه با پانل های پیش ساخته بتنی

دارای رویه با قطعات درجاریز

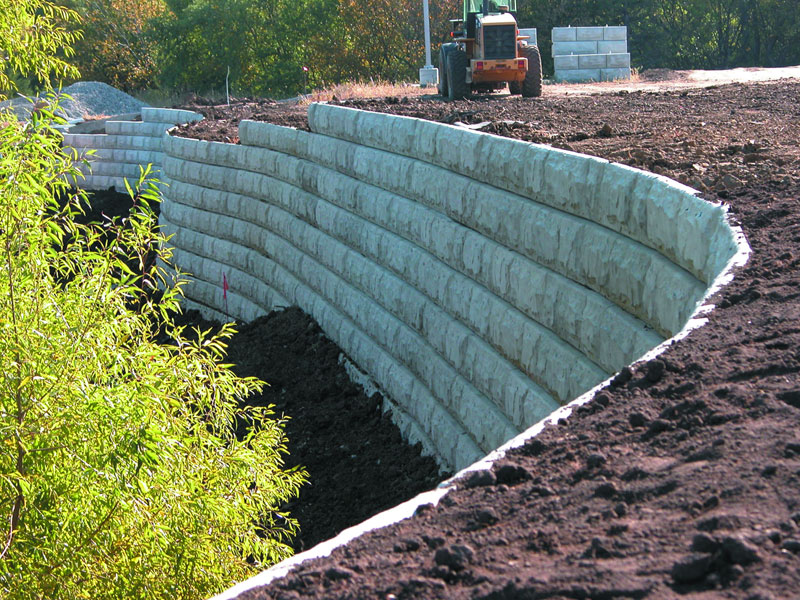

دیوارهای حائل قطعه ای با نمای بلوکی

4 – دیوارهای حائل مسلح به تسلیح کننده های ژئوسنتیکی

دارای رویه با پانل های پیش ساخته بتنی

دارای رویه با قطعات درجاریز

دیوارهای حائل قطعه ای با نمای بلوکی
